美制過渡接頭

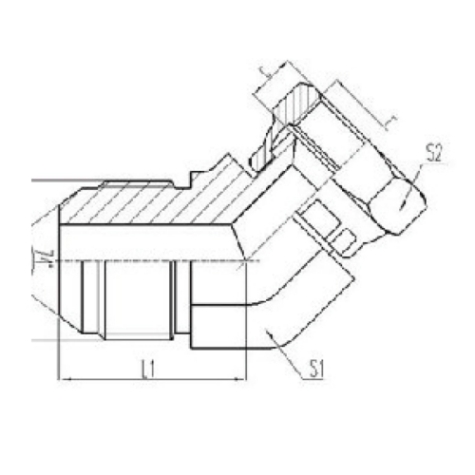

名稱：美制JIC螺紋74°錐面密封過渡接頭
詳細信息
美制JIC螺紋74°錐面密封過渡接頭的詳細介紹：
|
代 號
|
螺紋 THREAD
|
尺 寸 DIMENSIONS
|
||||
|
PART NO.
|
E
|
F
|
L1
|
C
|
S1
|
S2
|
|
2J4-04
|
7/16"X20
|
7/16"X20
|
21.5
|
9
|
11
|
15
|
|
2J4-05
|
1/2"X20
|
1/2"X20
|
22.3
|
9.5
|
14
|
17
|
|
2J4-06
|
9/16"X18
|
9/16"X18
|
22.8
|
10.5
|
14
|
19
|
|
2J4-08
|
3/4"X16
|
3/4"X16
|
26.8
|
11
|
19
|
24
|
|
2J4-10
|
7/8"X14
|
7/8"X14
|
31
|
14
|
22
|
27
|
|
2J4-12
|
1.1/16"X12
|
1.1/16"X12
|
35.5
|
15
|
27
|
32
|
|
2J4-16
|
1.5/16"X12
|
1.5/16"X12
|
38.5
|
16
|
33
|
41
|
|
2J4-20
|
1.5/8"X12
|
1.5/8"X12
|
43
|
17
|
41
|
50
|
|
2J4-24
|
1.7/8"X12
|
1.7/8"X12
|
49
|
20
|
48
|
60
|
|
2J4-32
|
2.1/2"X12
|
2.1/2"X12
|
58
|
24.5
|
63
|
75
|
注: 螺母及襯套需另行訂貨。管子直徑D為公制時,配件螺母及襯套分別選用HNB200 、HNB500。管子直徑為英制時，配用螺母及襯套分別選用HNB200、HNB300。
美制JIC螺紋74°錐面密封過渡接頭
